UPS蓄电池维护充放电测试，刚好用现场实拍照片，聊聊UPS电池放电状态。

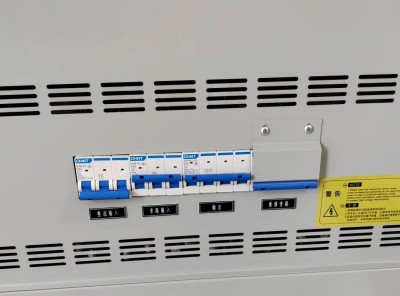

第一张图，UPS柜内开关：整流输入、旁路输入、输出、维修旁路。
当整流输入断开，主路市电消失。UPS主供电切断，自动切换蓄电池供电，进入电池放电模式。
简单认识四路开关
整流输入：UPS主电源，正常时给逆变器供电，同时给电池充电。
旁路输入：备用市电通道，逆变器异常时保障负载不断电。
输出：通往后端负载供电回路。
维修旁路：仅UPS检修使用，非专业切勿操作。

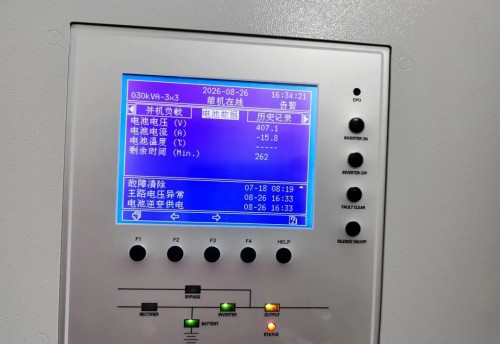

第二张是放电时的操作界面。
屏幕提示：单机在线，电池逆变供电。
电池电压407.1V：电池组当前电压，放电过程电压会逐步下降。
电池电流‑15.8A：负值代表电池向外输出电流，正在放电。
剩余后备时间262Min：按当前负载预估，电池还能供电时长。
告警记录里可以看到当前设备状态：主路电压异常，电池逆变供电，此模式为，电池供电模式。
现场接线为主旁不同源方式，断主路开关，旁路一直在线监测工作，即使电池故障旁路也会接替输出负载，安全有所保障。
放电测试特别注意事项：
1.尽量避免电池长时间深度放电，市电恢复后确认UPS切回正常模式，电池开始回充。
2.放电期间留意电池电压、电流变化，压降过快及时排查电池健康情况。
UPS作为供电系统的最后一道防线，读懂运行状态，巡检才能做到心中有数。
